变量

符号​

通用图标如下


不同场景下画布对象图标详见数据组件章节

功能​

存储各种类型数据

要点​

数据格式​

变量支持的各种数据格式，以及各种格式具有的方法详见技术说明

简单变量​

变量为简单（Value）格式时是动态的，即可能存储如Number、String、Entity等子类型，在模拟过程中可以因为被覆盖而发生类型变化

复杂变量​

包括Dict、List

  • 是静态的，一旦初始化，不可被其它不同格式变量覆盖
提示

把变量A赋值给变量B，B = A

  • 如果是复杂类型（如List），那么对A的修改操作（如A.pop()）也同样会影响B
  • 如果想避免上述情况请使用copy()方法，如"B = A.copy()"
  • 而类似情况下，简单变量则不会因为A的修改（如A += 1） 而影响B
  • List支持任意格式作为列表元素
  • Dict的Key支持非Dict的其它数据格式，Value支持任意数据格式

设置方法​

  • 包括类型设置和初始赋值
  • 根据变量所处位置，作为全局变量、实体属性、和局部变量时设置方法不尽相同

作为全局变量（通用设置）​


类型选择​

选择Value/List/Dict/ Set

Value类型初始赋值​

输入框，接收返回简单类型表达式，表达式不得使用其它变量

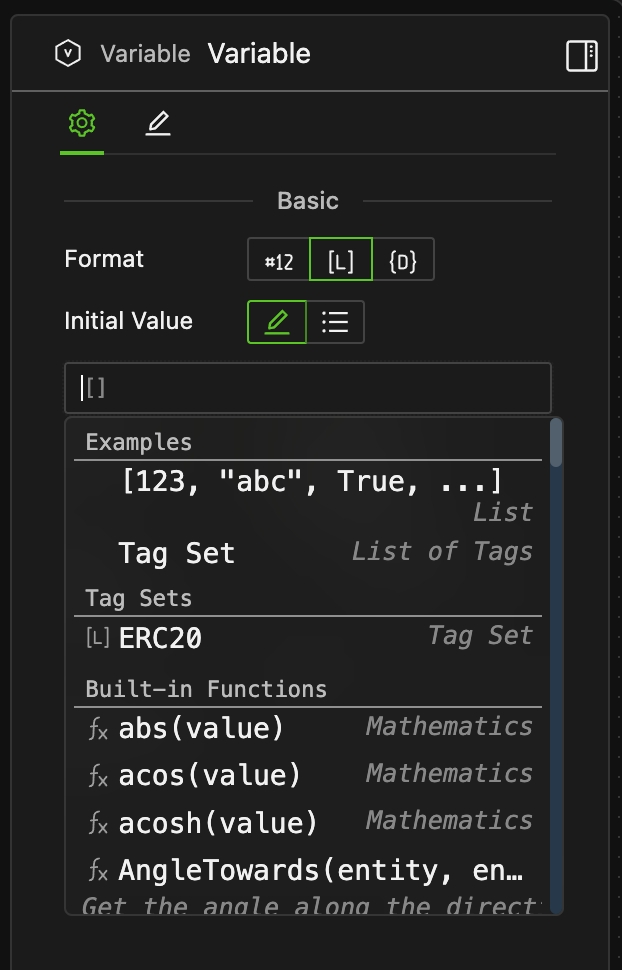

List类型初始赋值​


  • 选择输入方式：整体表达式/逐个元素定义表达式

    • 整体表达式赋值

      表达式格式为[element0，element1， ...]

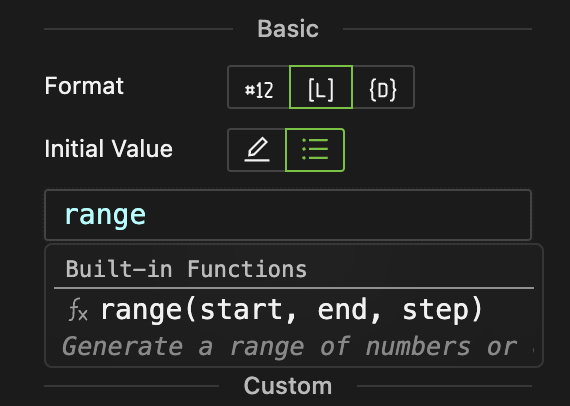

      当然您可以使用range函数进行构造


    • 逐个元素表达式赋值


      • 新建列表元素：点击按钮出现输入框
      • 定义当前位置的List元素：输入表达式
      • 重复上述两步：直到完成List的所有元素的定义

Dict类型初始赋值​


  • 选择输入方式：完整表达式/键值对表达式/批量构造键

    • 完整表达赋值

      输入格式为{key1: value1; key2: value2; ...}

    • 逐个键值对表达式赋值


      • 新建键值对：点击添加按钮出现一行键值对两个输入框
      • 一个键值对输入：在左边输入框输入键表达式，右边输入框输入值表达式
      • 重复上述两步：直到完成Dict的所有键值对输入

    • 批量键构造模式

      在形式上批量构造Key和默认Valu


      • 批量构造键

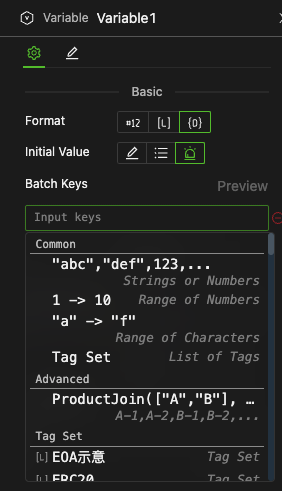

        • 可以使用"构造表达式"批量表达可能出现的键（并未实际构造出），点击公式栏在下拉菜单中会推荐常用写法如上图，用法与容器完全相同

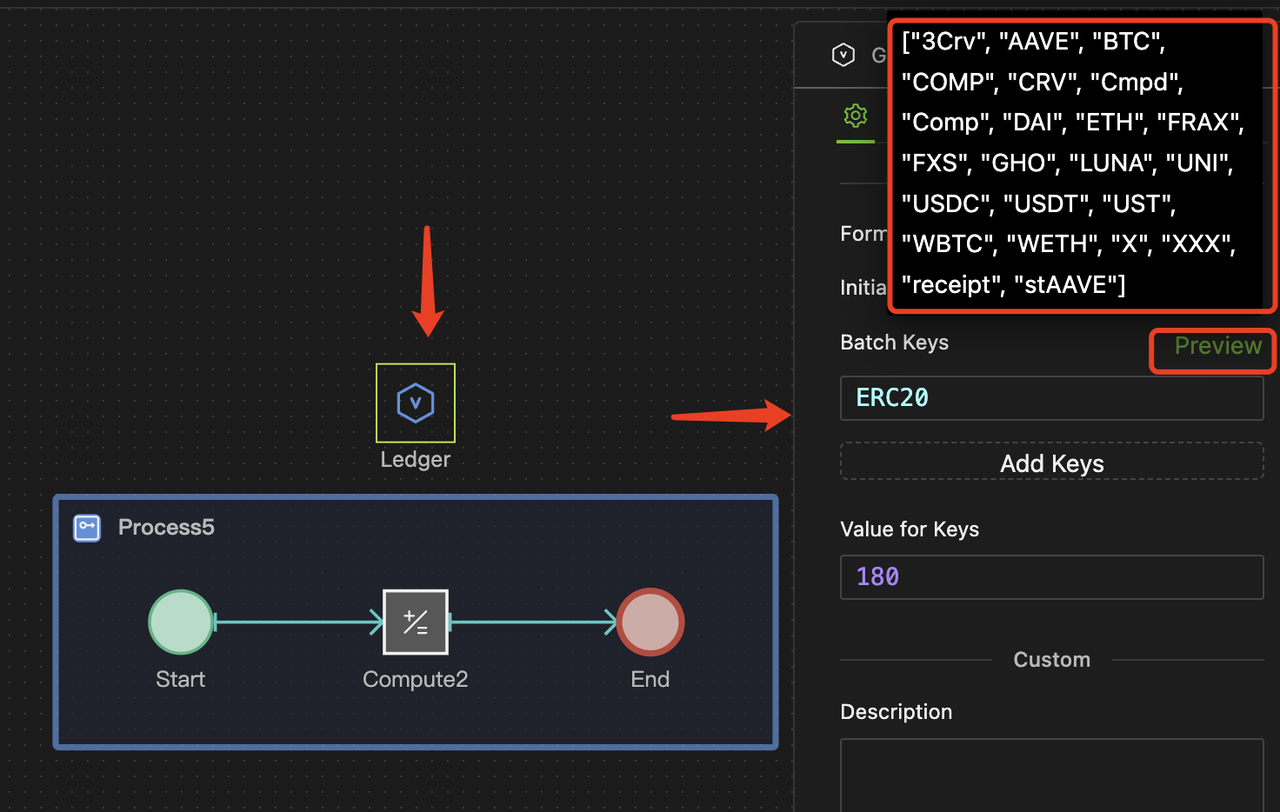

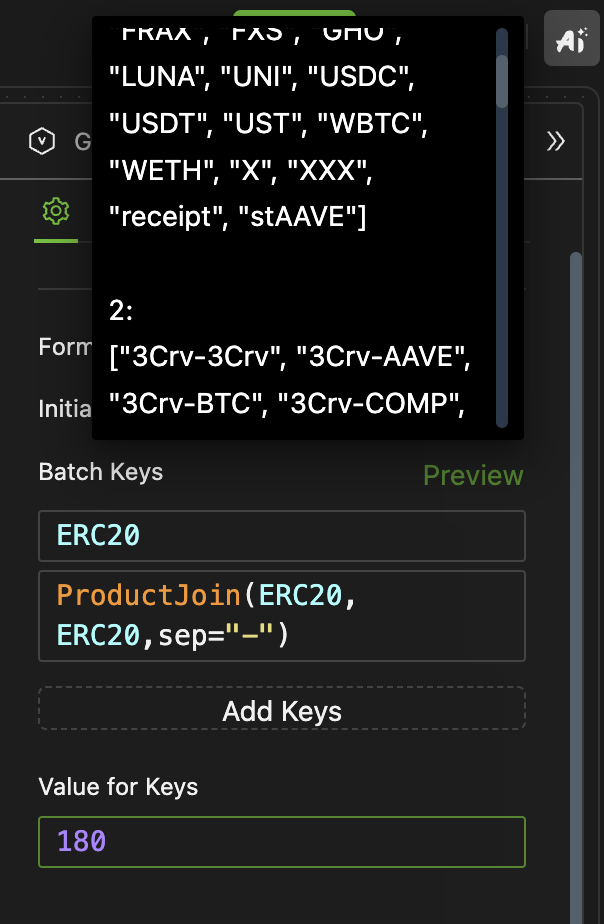

        • 批量构造的效果可以点击预览按钮查看，如下图

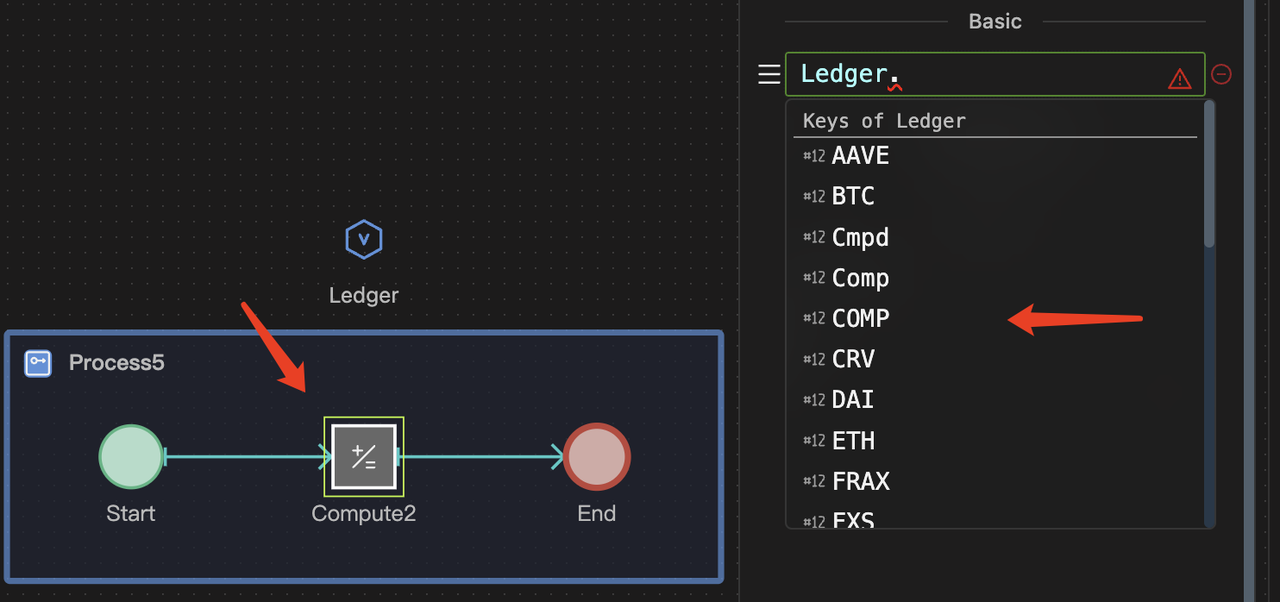

        • 构造后在其它相关位置使用相关Dict对象时，能够根据构造出现公式栏提示，以便于建模，如下图


      • 设置默认值

        输入表达式，无论任何键，如果未赋值均默认该值


提示
  • Dict批量构造键机制与容器相同，通常方便用户应对键数量很大且有规律的情况，比如在DeFi领域中你可以使用ProductJoin批量构造所有的ERC20代币和他们两两间的LP代币作为容器的键，如上图，从而支持所有这些代币余额存储。
  • 但这并非意味着系统会在运行时初始化所有的键值对，事实上系统会根据实际情况实例化它们。
  • 与容器不同的是Dict的Value默认值会因为建模中使用了DictA = DictB而被修改。

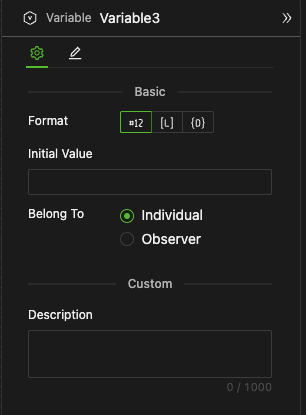

作为实体属性​


  • 当变量被放置在实体内（流程外）画布时是实体属性
  • 数据格式类型设定和初始赋值与全局变量时相同，不再赘述，这里设置指的是所有个体默认值

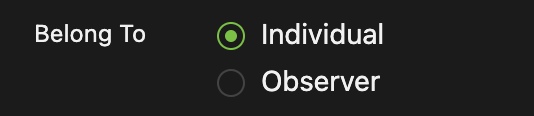

  • 归属主体选择：个体 / 观察者


  • 当变量归属为个体时，支持个性化配置每个个体的变量初始化赋值

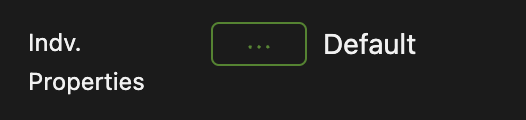

  • 不做设置时如上图显示“默认”，即所有个体值默认为统一的初始设置值

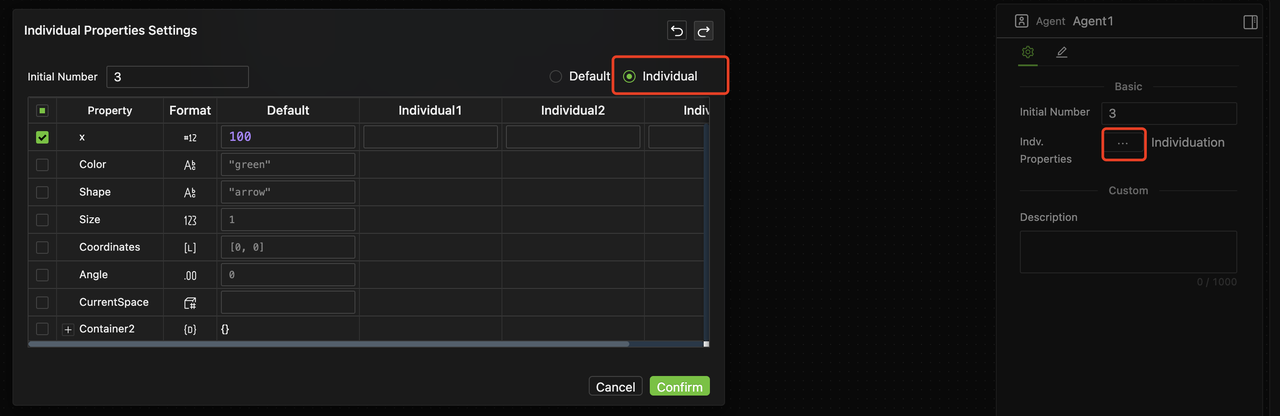

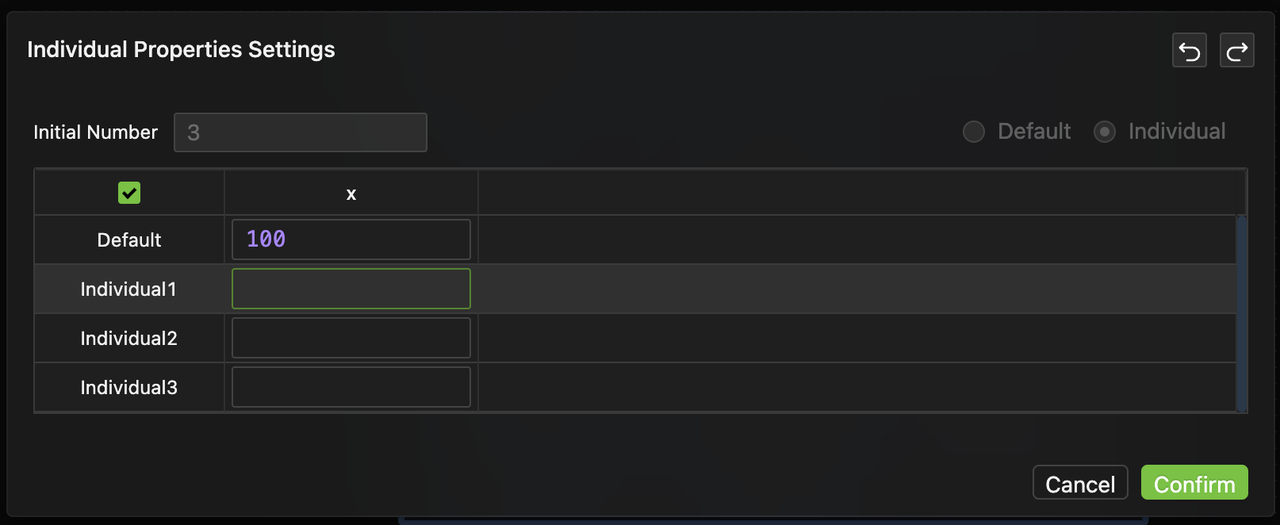

  • 如需针对个体个性配置初始值，点击上图按钮，在弹窗中的列表中逐一进行如下图


  • 在这里设置，与在所属实体的属性面板的个体个性配置弹窗配置，效果完全一致，但后者一定要打开个体配置，并勾选了该变量，这里才能操作，如下图

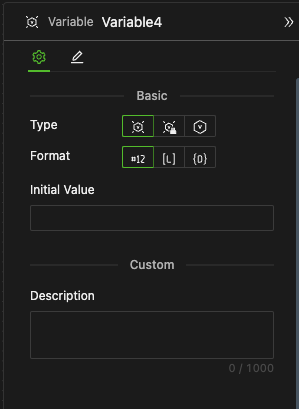

作为流程局部变量​

  • 当变量在流程内时称为流程的局部变量
  • 局部变量数据类型设置和初始赋值与全局变量相同，不再赘述


  • 三种类型选择：临时变量/接口/常规变量

临时变量​


  • 在本流程开始事件产生Trigger时创建，在Trigger抵达结束事件销毁时销毁，数据存储根据该Trigger寄存（不同Trigger对应不同值）
  • 临时变量的工作机制和模型示例详见数据组件章节

变量接口​


  • 当对应端口以参数形式传递数值时，在变量接口所在流程开始事件产生Trigger时创建，在Trigger抵达结束事件销毁时销毁，数据根据该Trigger寄存（不同Trigger对应不同值）
  • 当对应端口以状态链传递对象时，变量接口无寄存、寿命也与所在流程局部Trigger无关
  • 设置流程数据接口后，本流程轮廓外、本流程的调用和请求调用都会出现对应端口，端口符号为"V"，供外部传入数据，用法及模型示例详见流程接口的数据传递

常规变量​


类似全局变量或实体属性，设置方法相同，永久存在，无寄存机制

案例​

模型案例

这是一个GBM价格生成器流程
