流程接口及数据传递

为什么使用接口？

• 流程建模时合理利用数据接口能实现解耦，使逻辑更清，就像编程时定义带有形参的函数或方法，能提高搭建和阅读模型的效率
• 被调用者只需定义好传入数据的格式，调用者只需要按要求传入正确格式的数据，双方建模都无需关心对方逻辑

如何为流程设置接口？

• 创建接口

  在流程中放置数据组件组件成为局部对象，并设置其类型为接口，操作细节详见数据组件章节

• 外观样式

  设置接口后，所在流程边框外部和调用对象（调用组件或请求调用组件）外部会出现相应端口，用于传递数据



  提示

  可能你想明显区分不同端口的样式，你可以（在数据对象的样式控制条中）设置该接口数据对象的颜色，则对应的端口会保持相同颜色。

• 数据类型

  接口决定了传递数据的类型，从端口传入的数据类型必须一致

提示：接口和端口的联系和区别

• 接口在流程内，是局部数据对象的一种形式，供流程内部读写使用。
• 端口附着在流程或其（请求）调用对象外，并一一对应流程内的每个接口，显然用于外部连接传递数据。

接口有几种？

• 两种

  变量接口和容器接口，前者只能传递变量，后者只能传递容器

  提示

  因为接口是拖入数据组件到流程单元内创建的，所以显然接口类型对应数据组件的类型：变量和容器

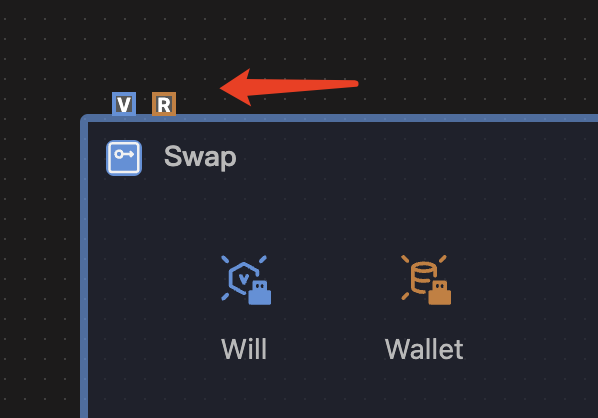

• 变量端口有"V"字样，容器端口有"R"字样



流程内如何使用接口？

• 从接口读取数据

  流程中的任意表达式中直接使用接口名字即可，如"some_variable = interface_name * 2"

• 输出数据到接口

  流程中的任意计算公式中，等号左边使用接口名时，表达将等号右边的表达式计算结果赋值到接口对象上，如 "interface_name = some_expression"

• 对接口进行资源操作

  使用容器操作链连接容器接口和资源操作对象

模型案例：Web3代币交换

Go流程调用了to Trade被动流程，对WalletA和Pool容器以ExchangeRate进行$USDC和$ETH代币的交换

• to Trade流程设置了ExchangeRate变量接口和WalletIn资源接口，所以在Go流程中Ask对象传递了对应的变量和资源到相应端口

如何传递数据到端口？

为端口传递数据有两种方式

状态链传入数据对象

用状态链连接相同数据格式的数据对象或其引用到端口即可，表示将传入数据对象本身

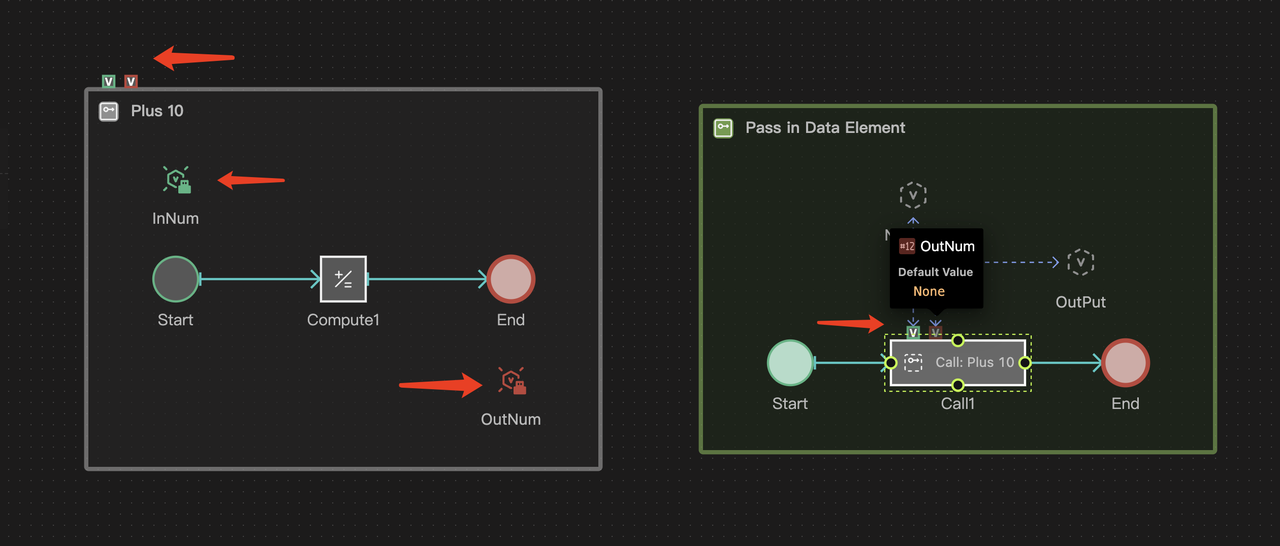

模型案例：状态链传递数据对象

• 灰色被动流程Plus10负责将OutNum接口赋值为InNum接口+10
• 绿色流程传入了名为Number初值为0的变量到InNum端口，名为Output的变量传递到OutNum端口
• 最终运行结果变量 OutPut=10

提示

状态链传入数据对象与读取还是写入无关，这仅仅取决于你在流程内如何使用。

以上模型中，Number变量传入Plus10流程后，在计算组件中仅仅读取了它的值，可以理解为"读取"；而OutPut变量传入后，计算组件进行了结果赋值，可以理解为"写入"，所以最终OutPut变量可以看到调用后的计算结果。

传入值

• 为端口传入表达式的取值

• 在端口所属对象属性面板的参数传入输入框中填写表达式



• 该输入框接受能够返回接口要求Number格式的表达式

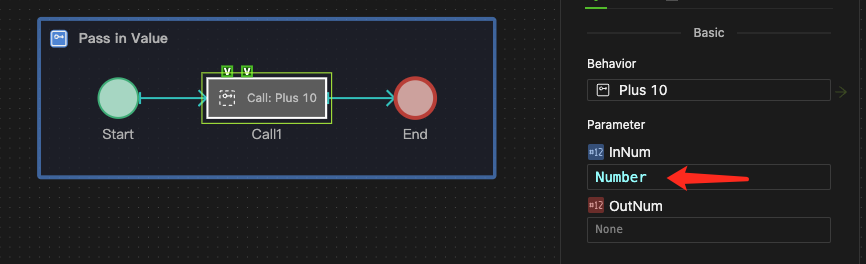

模型案例：直接传入取值

• 灰色被动流程Plus10将OutNum接口赋值为InNum接口+10
• 蓝色流程传入表达式"Number"运算的值到InNum端口，并在Call组件的动作后计算给出了公式 OutPut = This.OutNum将OutNum端口的值赋给变量OutPut
• 最终运行结果 变量Output值为10

两种方式的区别

• 性质不同，效果不同

  • 状态链对象传入：传入的是对象本身，被调用流程内任意位置计算修改接口都针对对象本身

  • 取值传入：传入的是值，具体说是在流程被触发时表达式的取值，并赋予接口对象。类似于Python给函数形参传值。被调用流程内任意位置计算修改接口仅针对接口对象。

进阶提示

需要传递的变量名为V，以上述状态链和取值两种方式传递数据时

• 如果V的格式为简单类型，那么在被调用流程内多处读取接口时，前者获得V的实时最新值，后者获得是流程刚被调用时V的值；写入该接口时，前者会写入V，后者不会
• 如果V的格式为Dict或Set复杂变量，那么在被调用流程内多处读取接口时，二者都会获得最新值，修改接口时二者都会改写V。但覆盖接口时，前者会覆盖V，后者不会
• 这是由复杂数据类型本身的特点与简单类型不同造成的

• 系统优先识别状态链对象传入方式

• 对容器端口，只能采用状态链连接容器对象的传入方式

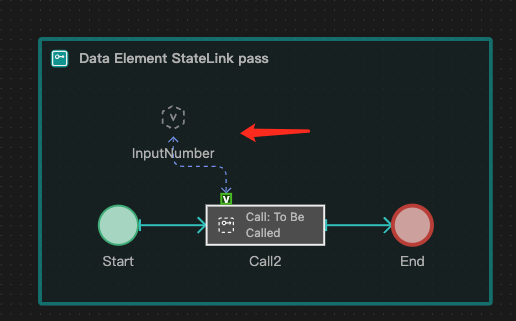

模型案例：两种传入方式的区别

一个初值为0的变量InputNumber，将在第2Tick被紫色流程改为10

灰色流程被调用时将推迟2Tick后将NumberIn+10，传给NumberOut接口

在第1Tick，下方的黄色、蓝色流程都会调用灰色To Be Called流程。

黄色流程传入InputNumber变量本身，因此只要在Tick2之后，To Be Call的流程会得到其最新状态值10，所以+10后输出结果Output1值为20

蓝色流程在Tick1传入InputNumber取值0，因此在调用结束后，输出结果Output2值为10

注：To Be Called流程无并发限制，所以模型将在Tick3结束

如何访问端口？

建模中的表达式访问

• 在流程的后续组件的公式栏中，可以step_name.port_name形式访问前序组件端口的值
• 端口所在的组件可以在动作后计算的公式栏中，以This.port_name形式访问端口值
• 由状态链连接的端口无法使用公式访问端口

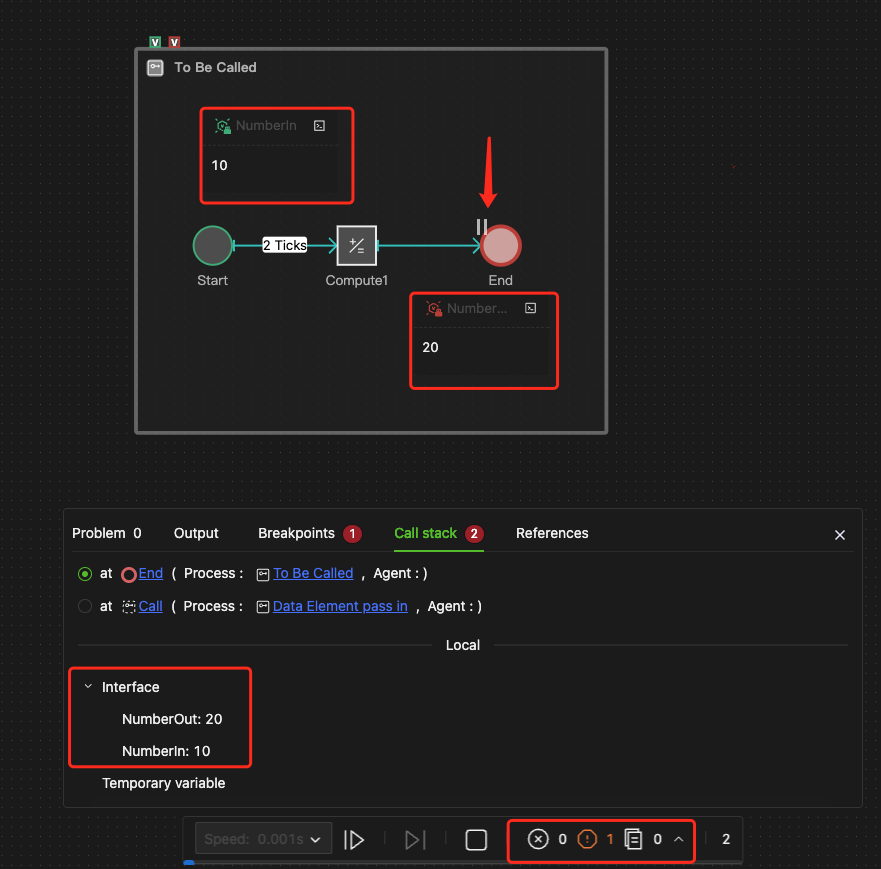

可视化查看接口状态

• 配合调试断点，使用数据对象监视器
• 配合调试断点，在控制中心的调试断点的堆栈信息中查看
