模拟运行

模拟运行机制​

模拟开始​

  • 用户点击运行控制条的开始后模拟开始

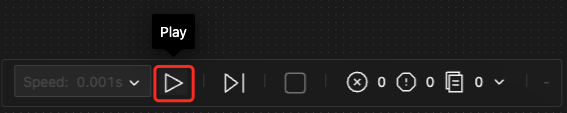

    play button

  • 模型将从所有主动流程开始模拟

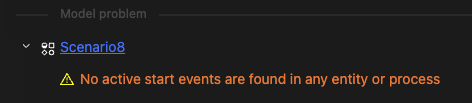

    active start event

提示

如果整个模型中没有一个主动事件，控制中心会有警告提示。

模拟暂停​

  • 模拟正常运行中，运行按钮会显示为暂停键，如下图，此时点击就会暂停模拟运行

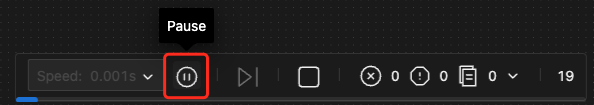

    pause button

模拟继续​

  • 模型暂停时，上述按钮显示为继续运行样式，如下图，此时点击模型将继续运行

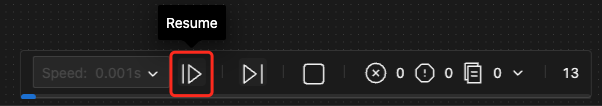

    resume button

模拟完成​

以下情况，只要触发任意一种，仿真运行就会正常结束：

中断模拟​

  • 异常中断

    模拟运行出现运行错误时，控制中心会抛出错误信息

  • 主动中断

    模拟运行中用户点击了运行控制条的停止按钮（无报错），中断运行并重置状态

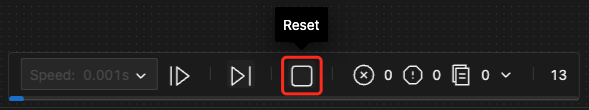

    reset button

步进式模拟​

  • 初始状态，或暂停状态时，都可以步进式模拟

  • 点击运行控制条的步进按钮，模型将完成下一Tick后暂停

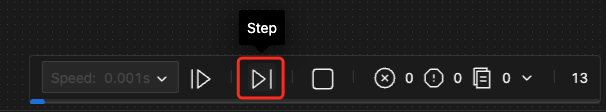

    step button

运行设置​

模拟速度控制​

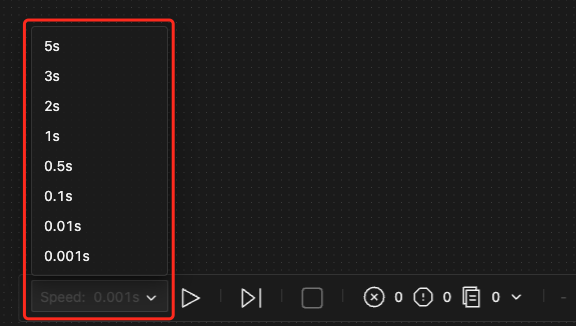

simulation speed control

  • 运行控制条左侧有运行速度控制选择菜单，点击会弹出
  • 菜单选项表示每个Tick运行完成后到下一个Tick开始需要等待的时间
提示
  • 通常为减少等待时间速度控制默认最高，即间隔最小。
  • 当你需要仔细观察系统状态更新细节时，可以调大间隔时间。
  • 最高运行速度与您订阅的账号级别相关。
