开始事件

通用符号​

组件栏中的符号

start_event_tb.svg

功能​

负责生成Trigger以启动当前流程，是一个流程的起始

要点​

图形建模语法​

流程内有且只能有一个开始事件

主动与被动​

  • 主动事件能自发的产生Trigger，被动事件需要其它Trigger触发才能产生当前流程Trigger
  • 常规开始、时间开始事件能够设置为主动，其余开始事件均只能为被动不可设置
  • 开始事件的主动与被动决定了该流程行为的主动性
提示

已经以被动性质建模的流程，如果将开始事件设置为主动，运行模型将会报错，如：子流程、被其它流程调用或请求调用等。

设置方法​

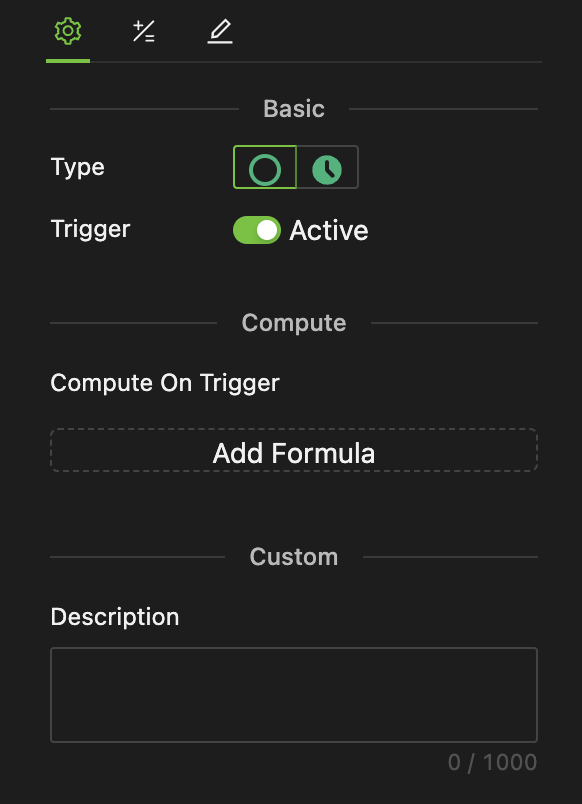

对象设置面板如下图，包括类型选择、类型参数设定和主动性选择


类型选择​

选择：常规开始事件/时间开始事件，各种类型详细配置方法如下

常规开始事件​

start_event.svg

  • 功能：被触发后一次性运行（即只会产生1个Trigger）

  • 触发主动性选择：主动 / 被动

    • 当所处整个流程作为另一个流程的子流程时只有被动
    • 主动流程不能被调用或请求调用

时间开始事件​

start_event_timer.svg

  • 子类型选择：周期/日程

  • 功能：按系统Tick的周期产生流程Trigger

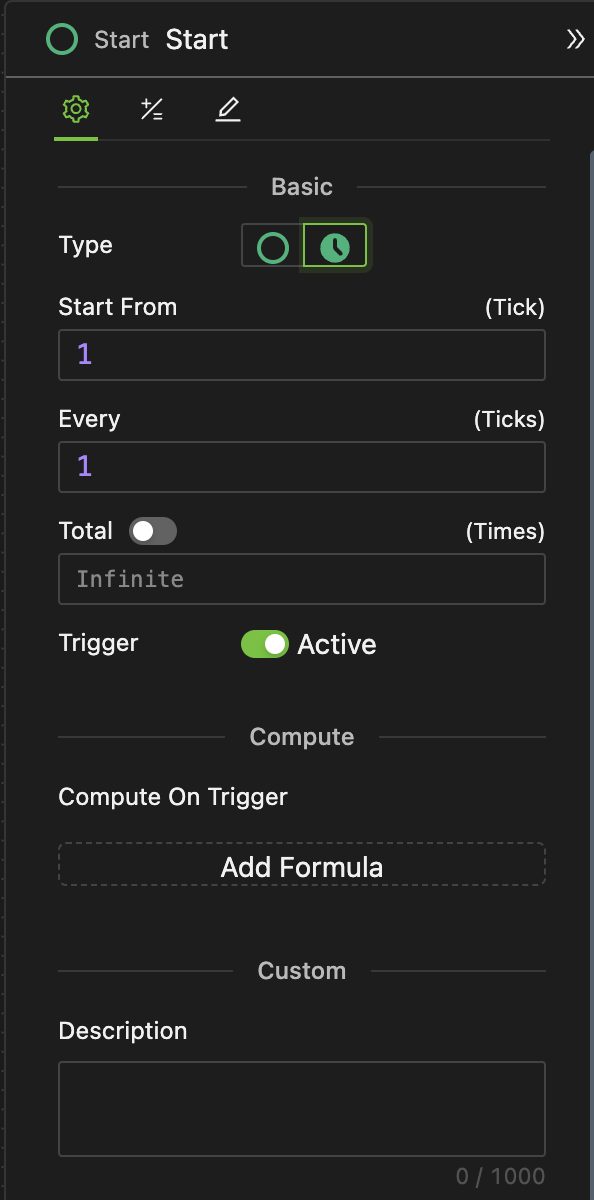

  • 周期时间开始事件设置

    • 起始Tick

      接受自然数设定

    • 周期

      每多少Tick触发一次，接受非负整数设定

    提示

    当周期设置为0时表示在起始Tick瞬间触发总次数个Trigger

    • 用于在一个Tick触发多次的情况
    • 此时总次数必须打开且设置为一个自然数，否则会无限循环
    • 见下示例2

    • 总次数

      共运行多少次，可以开关

      • 关闭表示"无限"重复执行（按全局设定的总运行Tick数）
      • 打开表示执行有限重复次数，此时输入框亮起，接受非负整数设定

    • 触发主动性选择同常规开始事件，略

示例​

模型示例1

模型运行10Tick，从第1个开始每2Tick触发1次Count变量+1的计算，因此Count最终统计值为5，最终运行10Tick

模型示例2

模型运行10Tick，在第5个Tick时触发10次Count变量+1计算，因此状态变量Count统计值为10，最终运行5Tick
