网络视图

符号​


功能​

以Link的端点Agent为节点，以Link为连边，动态绘制网络图

要点​

  • 绘图对象：模型中的所有Link种群和节点Agent都可以出现在网络视图中

  • 网络视图布局：同一个网络关系可以表现为多种布局，布局仅为外观呈现方式，与逻辑无关

  • Cell实体不会出现在网络视图

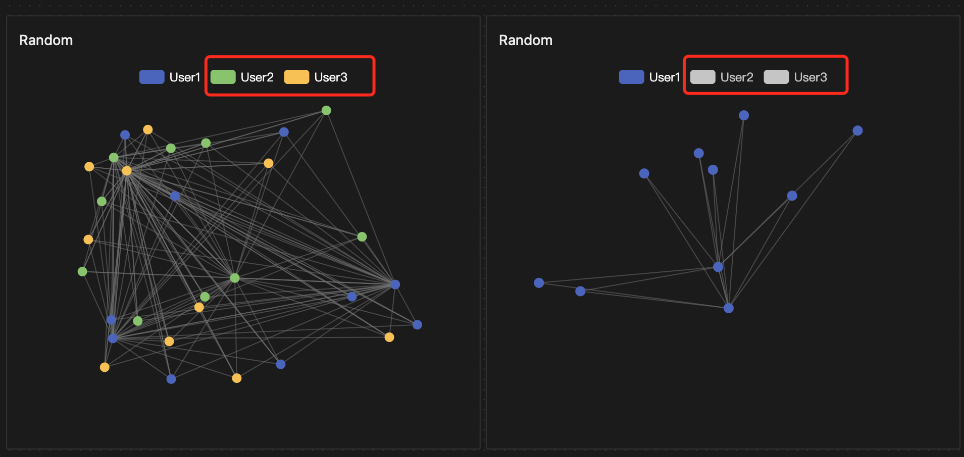

  • 支持点击图例动态开关节点Agent种群的展示


设置方法​

总体包括：节点设置、连边设置和布局样式设置


节点​


设置显示节点​

  • 点击按钮增加一行，支持多个Agent种群
  • 下拉选择当前模型中已经存在的Agent对象

设置节点样式​

提示

大部分情况下，你无需设置节点样式。因为系统支持一键快速设置按默认主题或按实体属性样式绘图，而且默认前者，除非你需要个性化定制图像显示样式。

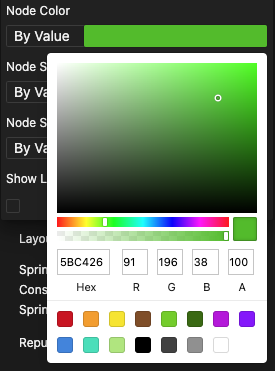

点击下拉选择框右侧的样式设置按钮，则弹出设置窗如下图


  • 节点颜色：可选择按默认/按指定值/按实体属性

    • 按默认时，系统自动按颜色系列顺序指定多个Agent种群的节点颜色，面向种群个性化

    • 按指定值时，对该Agent种群的所有节点指定统一颜色，用户可从调色板任选，面向种群个性化


    • 按实体属性时，系统以Color内置属性值设置该种群个体颜色，值为None时按默认，面向个体个性化


  • 节点大小：可选择按指定值/按实体属性

    • 按指定值时，系统对该Agent种群的所有节点个体指定统一大小，用户输入数字，默认1，面向种群个性化


    • 按实体属性时，系统以Size内置属性值设置该种群每个个体大小，值为None时按默认值1，面向个体个性化


  • 节点形状：可选择按指定值/按实体属性

    • 按指定值时，系统按下拉菜单的选择统一绘制该Agent种群的所有节点个体形状，默认"Circle"，面向种群个性化


    • 按实体属性时，系统以Shape内置属性值设置该种群每个个体形状，值为None时按默认值Circle，面向个体个性化

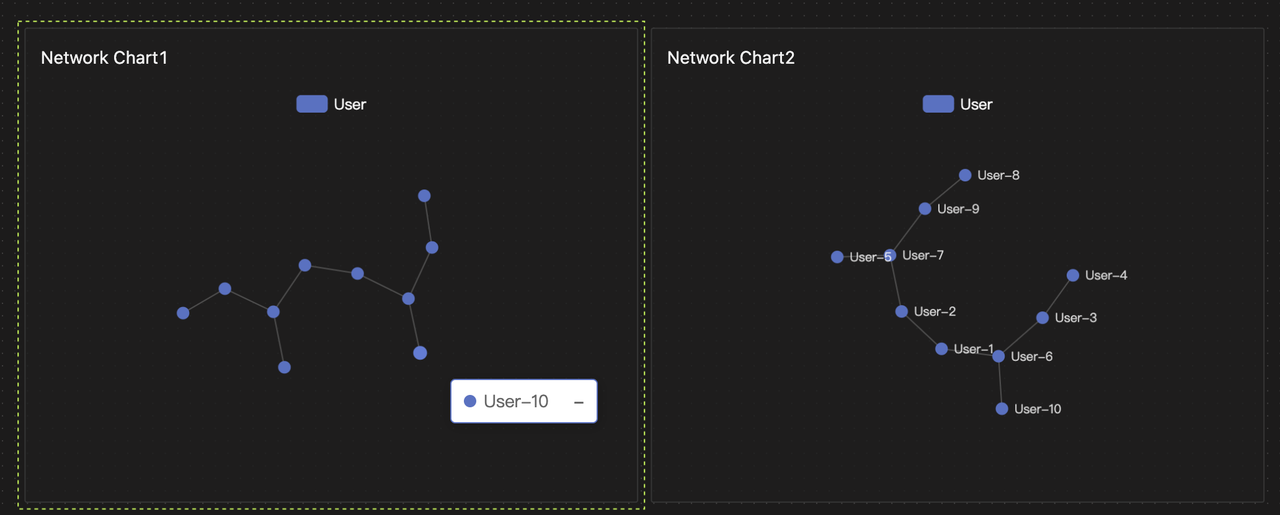

  • 注释标签：当勾选显示标签后，图像会立即显示节点标签，内容为节点Agent个体信息，如下右图


    提示

    鼠标悬浮在图中节点或连边时也会浮现注释框，内容为节点或连边实体信息，如上左图

    同时，下方会出现标签相关的明细设置，包括标签位置、标签颜色、标签大小，按提示设置即可


连边​


设置显示连边​

  • 点击按钮增加一行，支持多个Link种群
  • 下拉选择当前模型中已经存在的Link对象

设置连边样式​

提示

大部分情况下，你无需设置连边样式。因为系统支持一键快速设置按默认主题或按实体属性样式绘图，而且默认前者，除非你需要个性化定制图像显示样式。

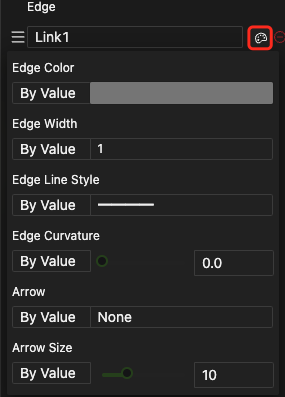

点击右侧样式设置按钮，弹出设置窗如下图


  • 连边颜色：可选择按指定值/按实体属性/按起点/按终点

    • 按指定值时，系统对该Link种群的所有连边指定统一颜色，默认灰色，用户可从调色板任选，面向种群个性化

    • 按实体属性时，系统以Color内置属性值设置该种群每个个体颜色，值为None时按默认色，面向个体个性化


    • 按起点时，系统会以该连边起点Agent相同的颜色设置连边颜色，面向Agent个体个性化


    • 按终点时，类似起点逻辑，但按终点Agent颜色绘图


  • 连边宽：可选择按指定值/按实体属性

    • 按指定值时，系统对该Link种群的所有连边指定统一宽度，面向种群个性化

    • 按实体属性时，系统会以Thickness内置属性值设置该种群每个个体的宽度，值为None时为默认值1，面向个体个性化


  • 连边线型：可选择按指定/按实体属性

    • 按指定值时，系统按下拉菜单选择对该Link种群的所有连边指定统一线型，默认实线，面向种群个性化


    • 按实体属性时，系统以LineType内置属性值设置该种群每个个体的线型，值为None时为默认实线，面向个体个性化


  • 连边曲度：可选择按指定/按实体属性

    • 按指定值时，系统按设定值统一绘制该Link种群的所有连边曲度，范围[0,1]，面向种群个性化

    • 按实体属性时，默认以Weight内置属性值设置该种群每个个体的曲度，你也可以指定其它属性，面向个体个性化。系统自动处理属性值到允许范围，即小于0时按0，大于1时按1，值为None时为默认曲度0


  • 箭头方向：可选择按指定/按实体属性

    • 按指定值时，对该Link种群的所有连边指定 无/单向/双向 箭头，系统默认无箭头，面向种群个性化

    • 按实体属性，系统以Link的Directivity设置值决定该种群所有连边具有 单向/双向 箭头，面向种群个性化


  • 箭头大小，滑块控制设置

布局样式​


一键快速设置​

按默认/按实体属性，通过点击按钮一键将所有的节点和连边样式设置为默认或按实体属性


选择布局​

提示

大部分情况下，你无需设置布局样式。系统默认力导向布局，除非你需要个性化定制图像显示样式。

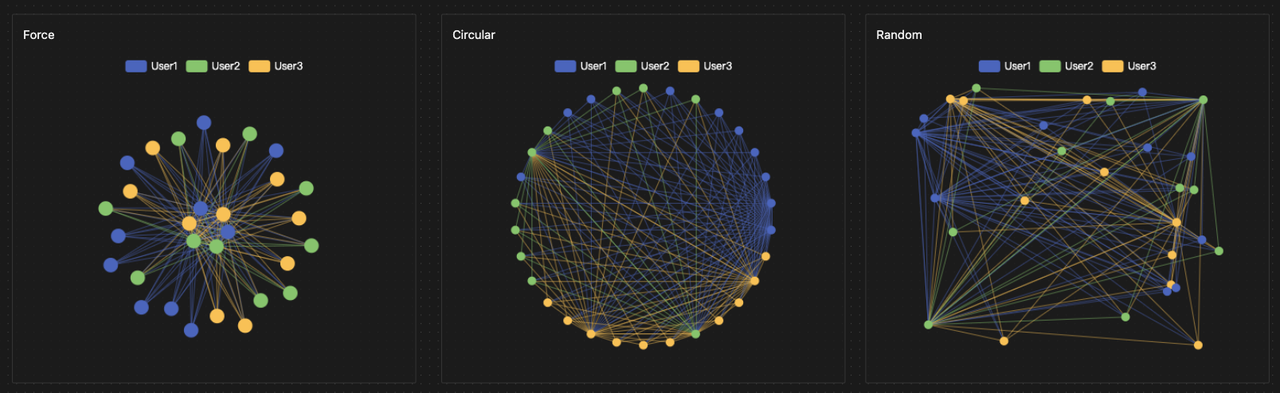

  • 可选力导向布局/环形布局/随机布局，对于同样结构网络以不同布局显示效果如下


  • 选择环形布局和随机布局时，无需设置

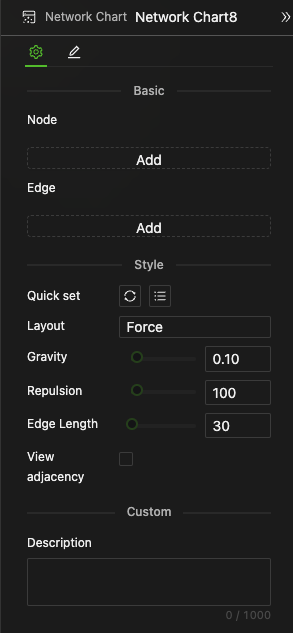

  • 选择力导向布局时，可以设置引力因子、斥力因子、和边长，从而影响布局效果细节


提示
  • 无论是节点样式、连边样式还是布局样式，仅仅影响图表的呈现的视觉效果，不会影响网络的逻辑结构。
  • 节点、连边的实体指定决定了图表呈现出的网络逻辑结构的范围。
  • 总之，网络图本身不影响网络实际逻辑结构，即便删除，模型中表达的网络关系逻辑依然存在。

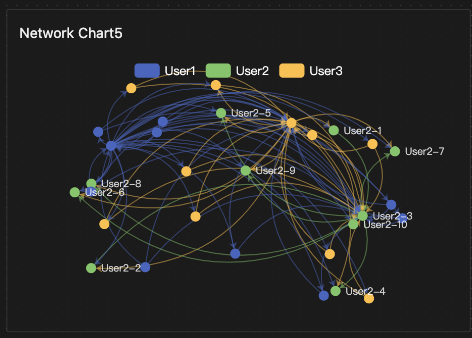

案例​

模型案例

3个用户Agent种群的个体间可能以2种Link建立起关系网络
