统计图表

符号​


功能​

针对List格式的数据集绘制统计分布图

要点​

数据格式​

统计图只能针对格式为[Number]（或{Number}）的数据元素对象绘制

频率直方图运行机制​

  • 系统会按照设定的分箱数量，对指定数据以等宽分箱的方式，在模拟中实时自动处理并动态展示
  • 支持计算并显示累积频率百分比、平均值，指定的上下分位数

支持实体​

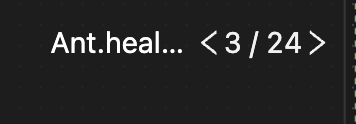

当绘制对象为实体个体属性、而实体种群包含多个个体时，图表提供了快捷切换个体按钮，方便查看每个个体属性的统计图，用法同通用图表个体切换


使用设置方法​

包括指定图表类型、指定绘图目标数据集和绘图样式设置

指定图表类型​

目前统计图仅支持频率直方图

频率直方图​

基本​

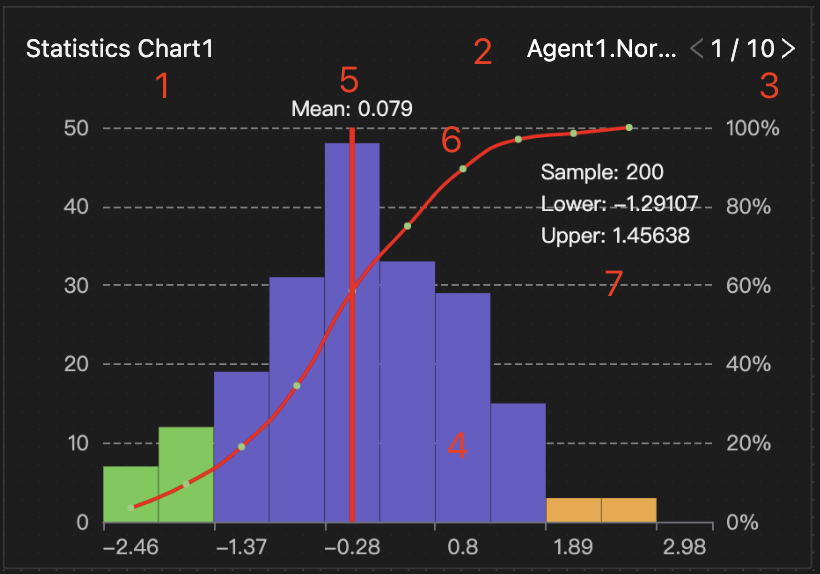

横轴为样本分箱范围，纵轴左右两侧分别为数据频次和累积频率百分比，图像如上图，图中各标注功能如下：

  1. 图表名称，双击可改名
  2. 数据集对象名
  3. 实体个体切换器，当数据对象为实体观察者属性或全局变量时无
  4. 分箱柱
  5. 平均值
  6. 累积频率百分比曲线（CDF）
  7. 统计指标，包括样本总量、下n分位数、上n分位数

指定数据集​

下拉菜单选择符合格式（List）的数据对象

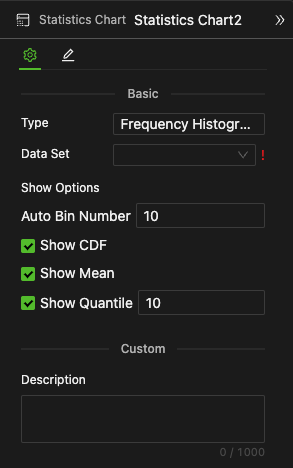

绘图样式设置​

  • 指定分箱数量

    输入栏接受正整数

  • 是否显示CDF（累积频率百分比）

    勾选，如上图中的~45°红色曲线

  • 是否显示平均值

    勾选，如上图中的红色竖直直线，平均值会显示在直线上方

  • 显示指定分位数范围

    • 勾选后数字输入栏亮起，输入指定的分位数
    • 图表将用颜色区分对应的上下分位数的箱柱，如上图的左侧绿色和右侧黄色箱柱，代表最大的10%和最小10%的样本点分布范围

案例​

模型案例

10个个体的Agent1具有生成采样的个体行为，名为NormSet的List变量的个体属性存储了每个Tick计算组件添加的高斯分布采样值，可以切换个体查看每个个体的NormSet数据分布，都具有显著的正态分布特征
