网关
通用符号
所有类型网关均为菱形
功能
控制流程Trigger流动路径的选择
要点
分类
- 根据后继分支间的关系逻辑分为
- 根据工作机制分为
- 概率网关：依据概率采样选择后继分支
- 条件网关：依据条件表达式计算结果选择后继分支
- 滤波网关等：依据到达的Trigger按周期过滤选择后期分支
- 一个具体网关称之为 "机制-逻辑-网关"，如"概率互斥网关"、"条件互容网关"...

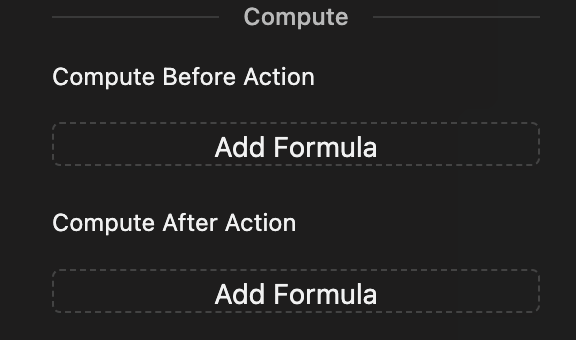

动作前后计算
- 网关动作前后的计算，分别按流入和流出Trigger触发
- 例如一个Trigger流经一个有5条后继分支的互容网关，所有分支条件都满足，那么动作前计算1次，动作后计算5次
组件无输出数据
设置方法
包括类型选择和各种类型的特定设置
类型选择
- 属性设置面板类型选择如下图
- 各种详细设置见下
概率互斥网关
-
符号
-
功能
按照概率选择Trigger流向的一条后继分支
-

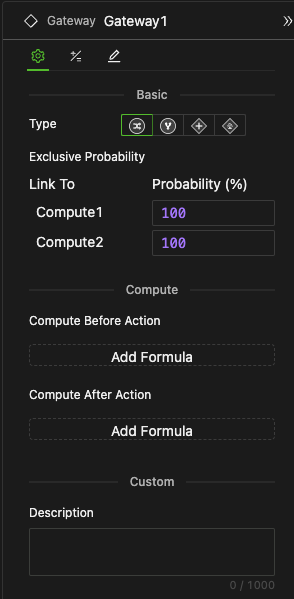

属性设置面板样式
-
设置方法
-
分支概率
当以后继链连接后续组件后，网关属性设置面板会出现后继分支概率表，每行代表一条后继分支，第1列是后续组件名，在第2列的输入栏中指定对应后续分支的概率，接受能返回Number类型表达式
-
其余设定通用，略
-
-
运行机制
- 每次被触发时，按概率采样决定走哪一条后继分支
- 系统会自动的归一化各分支概率，所以上图中的设置相当于每条分支概率都是50%
模型最大运行100个Tick，Pa为概率网关走后续a+1分支的概率，所以走b+1分支概率为1-Pa，你可以调节最上方的Pa控制滑块来设定不同值观察模型运行结果的差异。
条件互斥网关
-
符号
-
功能
按自定义条件选择Trigger流向的一条后继分支，相当于"
if...elseif...else" -

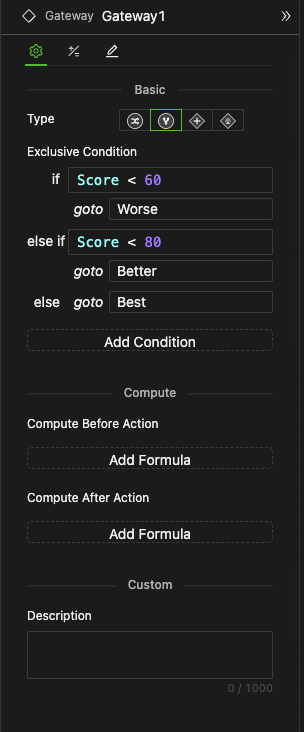

属性设置面板
-
设置方法
-
创建判断条件
每点击"增加条件按钮"会增加一行条件表达式输入框，多行输入框的名称分别为if，elseif，elseif,..., else
-
输入条件判断表达式
需要返回Bool值，最后的else条件无需输入
-
选择后继分支
在对应条件条件表达式的goto下拉菜单中选择后继链已经连接的分支或禁用
-
其余设定通用，略
-
-
运行机制
- 网关被触发时按从上到下的顺序依次计算条件表达式，一旦返回
True，Trigger立即流向相应分支，所有条件表达式均返回False时，走else分支 - 当后继分支选择为禁用，而条件判断Trigger应走该分支时，运行时将报错
- 网关被触发时按从上到下的顺序依次计算条件表达式，一旦返回
根据Score的值 评价结果Result，试试调节Score变量的控制器后运行模型观察Result的结果。
同步网关
-
符号
-
功能
汇合流程分叉的各分支子Trigger（流程并行分支或相容网关都可能产生）后，恢复分支前原Trigger，以继续向后流动
-

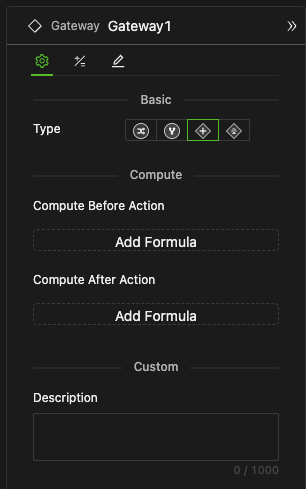

属性设置面板样式如下，无需任何设置
主动开始事件产生的Trigger由于并行分支，产生2个分支Trigger分别触发对初值为0的变量Count的+1运算，所以最终结果为2，同步网关合流后原有Trigger继续向后流动。
滤波互斥网关
-
符号
-
功能
按一定周期对到达Trigger进行计数过滤，使滤出的Trigger流向指定分支
-

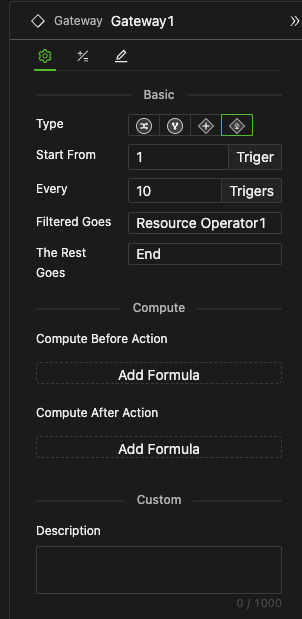

属性设置面板样式
-
设置方法
-
起始Trigger
接受自然数，表示从第几个Trigger开始过滤
-
每多少Trigger
接受自然数，表示过滤出一个Trigger的周期
-
滤出Trigger流向分支选择
下拉菜单选择后继链连接的分支
-
未滤出Trigger流向分支选择
下拉菜单选择后继链连接的分支
提示- 滤波网关只能有2个后继分支——滤出的和未滤出Trigger的后继分支
- 过滤目标并非是全局的Tick，而是到达当前网关的Trigger
-
其余设定通用，略
-
- 过滤目标并非是全局的Tick，而是到达当前网关的Trigger
每10个Trigger向存量池中添加 一次1单位的资源x，共100Tick，添加了10次。
